Type optique d'insertion de diviseur de fibre diviseur optique avec des connecteurs de Sc UPC
Description de produit
Il y a deux types de diviseurs de PLC qui est 1xN et 2xN. Il divise les signaux uniformément optiques d'un ou deux entrées aux sorties multiples. Le diviseur peut être actionné dans la direction inverse pour combiner les signaux multiples dans une fibre ou deux fibres. La numérotation est étiquetée avec l'inscription permanente sur chaque sortie pour soulager l'identification gauche.
L'avantage est distribution optique uniforme, basse perte par insertion, basse perte de polarisation, perte de rendement élevé, hauts fiabilité, de forte stabilité, etc. Le style du connecteur de fibre optique a FC, Sc et LC.
Paramètre technique
| Specification modèle | Classifiez le modèle | Taille extérieure (millimètres) |
| CP-PLC41 (SC) | machine à mettre sous enveloppe optique de 1:4, connecteur de SC/UPC | 130×100×25 |
| CP-PLC41 (LC) | machine à mettre sous enveloppe optique de 1:4, connecteur de LC/UPC | 130×100×25 |
| CP-PLC81 (SC) | machine à mettre sous enveloppe optique de 1:8, connecteur de SC/UPC | 130×100×25 |
| CP-PLC81 (LC) | machine à mettre sous enveloppe optique de 1:8, connecteur de LC/UPC | 130×100×25 |
| CP-PLC161 (SC) | machine à mettre sous enveloppe optique de 1h16, connecteur de SC/UPC | 130×100×50 |
| CP-PLC161 (LC) | machine à mettre sous enveloppe optique de 1h16, connecteur de LC/UPC | 130×100×50 |
| CP-PLC321 (SC) | 1h32, connecteur optique de la machine à mettre sous enveloppe SC/UPC | 267×100×50 |
| CP-PLC321 (LC) | machine à mettre sous enveloppe optique de 1h32, connecteur de LC/UPC | 267×100×50 |
| CP-PLC641 (LC) | machine à mettre sous enveloppe optique de 1:64, connecteur de LC/UPC | 267×100×100 |
| CP-PLC641 (SC) | machine à mettre sous enveloppe optique de 1:64, connecteur de SC/UPC | 267×100×100 |
| CP-PLC1281 (SC) | machine à mettre sous enveloppe optique de 1:128, connecteur de SC/UPC | 404×100×100 |
caractéristiques 2×N optiques de diviseur optique de PLC
| Paramètre | Unité | Indexez | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Largeur de bande fonctionnante | nanomètre | 1260~1610 | ||||||
| Perte par insertion | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Perte relative de polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| uniformité | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Perte de retour | DB | ≥55 | ||||||
| directivité | DB | ≥55 | ||||||
| travail/température de stockage | ℃ | -40~+85 | ||||||
caractéristiques 1×N optiques de diviseur optique de PLC
| Paramètre | Unité | Indexez | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Largeur de bande fonctionnante | nanomètre | 1260~1610 | ||||||
| Perte par insertion | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Perte relative de polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| uniformité | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Perte de retour | DB | ≥55 | ||||||
| directivité | DB | ≥55 | ||||||
| travail/température de stockage | ℃ | -40~+85 | ||||||

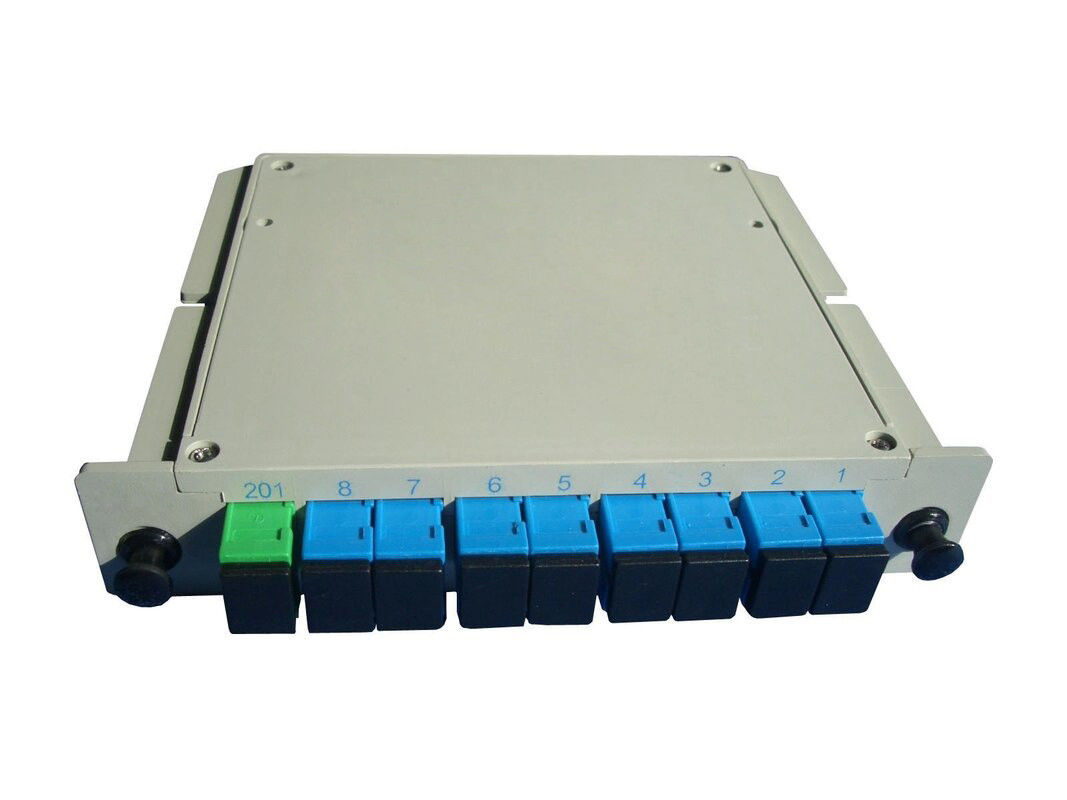

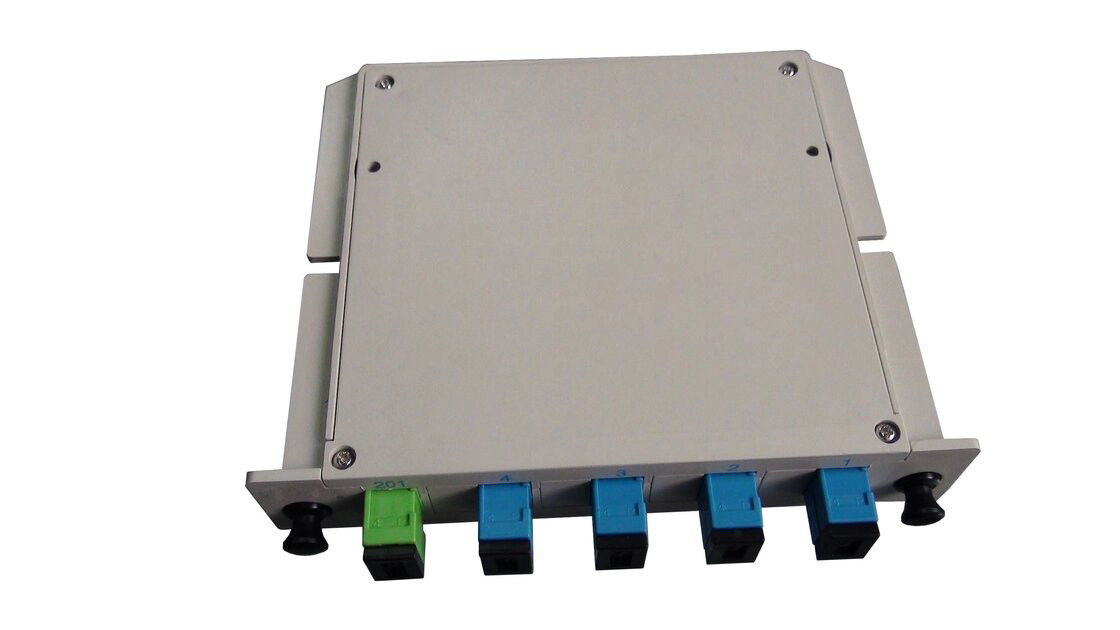

Image de produit
