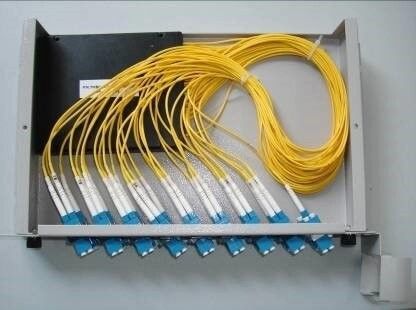

Type de cadre optique de diviseur de fibre diviseur optique avec des connecteurs de Sc UPC
Description de produit
Le diviseur planaire du circuit d'onde lumineuse (PLC) est un diviseur de puissance basé sur la plaque de base de tectite. Il y a deux types de diviseurs de PLC qui est 1xN et 2xN. Il divise les signaux uniformément optiques d'un ou deux entrées aux sorties multiples. Le diviseur peut être actionné dans la direction inverse pour combiner les signaux multiples dans une fibre ou deux fibres. La numérotation est étiquetée avec l'inscription permanente sur chaque sortie pour soulager l'identification gauche.
Paramètre technique
| Nom de produit | Type de produit | Taille (taille de profondeur x de largeur X) millimètre |
| boîte 1.5U de diviseur de vue de 19 pouces | PLC321 (SC) | 487×250×65.5 |
| boîte 1.5U de diviseur de vue de 19 pouces | PLC321 (FC) | 487×250×65.5 |
| boîte 1.5U de diviseur de vue de 19 pouces | PLC321 (LC) | 487×250×65.5 |
caractéristiques 2×N optiques de diviseur optique de PLC
| Paramètre | Unité | Indexez | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Largeur de bande fonctionnante | nanomètre | 1260~1610 | ||||||
| Perte par insertion | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Perte relative de polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| uniformité | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Perte de retour | DB | ≥55 | ||||||
| directivité | DB | ≥55 | ||||||
| travail/température de stockage | ℃ | -40~+85 | ||||||
caractéristiques 1×N optiques de diviseur optique de PLC
| Paramètre | Unité | Indexez | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Largeur de bande fonctionnante | nanomètre | 1260~1610 | ||||||
| Perte par insertion | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Perte relative de polarisation | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| uniformité | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Perte de retour | DB | ≥55 | ||||||
| directivité | DB | ≥55 | ||||||
| travail/température de stockage | ℃ | -40~+85 | ||||||
